一、 HTF （XGZ）系列消防高溫排煙專用風機概述、特點
    1.HTF系列消防高溫排煙專用風機具有性能優良、耐高溫性能良好、效率高、占地比離心風機少、安裝方便等特點。
    2.HTF系列消防高溫排煙專用風機經“國家消防裝備質量監督檢驗中心”檢測合格，其性能達到國內領先水平。
    3.耐高溫性能優良：風機測試符合CA211-1999《消防排煙風機耐高溫試驗方法》標準要求，建立高于該標準的企業內控保證體系，能在 280 ℃ 高溫條件下連續運行30分鐘以上，小于150 ℃溫度條件下可長期運行，廣泛應用于高級民用建筑、烘箱、地下車庫、隧道等場合。
    4.適用范圍廣：可以根據高級民用建筑的不同要求，采用變速或多速驅動形式，以達到一機兩用（即常用通排風和消防時高溫排煙）的目的；葉型分為軸流式（ HTF-Ⅰ、Ⅱ）和斜流式（HTF-Ⅲ、Ⅳ），使該系列風機具有廣泛的性能參數。若用戶對噪聲要求較高時，可制作成消音型風機。
    5.效率高：本系列風機采用先進的 CAD軟件經多目標優化設計研制開發的新產品，經實測表明風機效率大于80%，部分大機號大于85%，并具有效率曲線平坦的特點，有利于節能。
    6.安裝方便，占地較離心風機少：該風機基本形式為軸流式風機或斜流式風機，可直接與風管連接或墻壁安裝，安裝形式可采用垂直式或水平式。很大程度地節省了占地面積。

二、HTF（XGZ）系列消防高溫排煙專用風機性能的選擇和型號說明
    1.風機的性能表中列出的性能是最高效率范圍內的性能，按風量分為五個性能工況點，選用時按性能表為準。出廠的風機合格品是在額定風量下，全壓值誤差不超過±5%，性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均以標準狀態為準。
    2.風機安裝方式可分為臥式和屋頂式，如對風量、全壓、安裝尺寸等性能有特殊要求時，我公司將為您另行設計生產。
    3.HTF-Ⅰ、HTF-Ⅱ表示常壓型消防高溫排煙專用風機，葉型采用軸流式：HTF-Ⅰ（單速）和HTF-Ⅱ（雙速）兩種；
    4.HTF-Ⅲ系列屋頂式消防高溫排煙專用風機，用戶可根據實際需要選用阻燃型玻璃鋼風帽或鋼制風帽。
    5.HTF-X系列包復式消聲排煙風機，HTF-Ⅳ系列高壓型消防排煙風機，HTF-Ⅴ系列低壓型消防排煙風機，HTF-Ⅵ雙速系列消防排煙專用風機。
    6.特別說明： XGZ、GXZ、GYF與HTF系列風機是同類產品。

三、HTF（XGZ）系列消防高溫排煙風機使用、維護保養
   1、維護保養
    A.裝前應認真檢查風葉及機殼有否因運輸而損壞變形，檢查螺栓是否緊固，否則應待修復后再安裝使用。
     B.排煙口與排煙風機應設有聯鎖裝置，當任何一個排煙口開啟時，排煙機即能自動啟動。
　   C.風機啟動前，首先要檢查風機及管道內有無妨礙轉動的物品。
　   D.安裝后，定期檢查風機各部件，以保證風機能隨時啟動，正常運行。
　   E.葉輪旋轉方向必須與風筒上的箭頭標記一致。
   2、風機常見故障分析
　　 1）振動。風機振動產生的原因很多，可從下述幾個方面進行檢查：
　　　　 A.葉輪旋轉時碰擦外殼。此時會發出異常的聲響和激烈的振動，原因是貯運過程中風機機殼或葉輪部
　　　 　　件發生變形。
　　　　 B.風機底腳螺栓未緊固。
　　　　 C.葉輪動平衡破壞。原因是安裝或貯運過程中轉動件或機殼變形。具體原因有以下幾種：
　　　　 　(1)葉輪受壓變形；(2)葉輪與軸套間的聯接件松動；(3)吊裝不妥導致主軸變形；
　　　　 　(4)電機固定螺栓松動；(5)選用潤滑油不當，軸承損壞。
　　 2）電機發熱。常溫下運行一小時后，發現電機溫升過高，則可能由下列原因之一造成：
　　　　 A.電機軸承損壞。
　　　　 B.電機軸與風機輪殼安裝的形位公差不合技術要求。
　　　　 C.系統阻力過大，電機超負荷運行，風機選配不合理或管路系統的閥門未打開。
　　　　 D.電源電壓過低。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

HTF-Ⅰ（XGZ-Ⅰ）型消防高溫排煙風機外形尺寸表

機號	D1	D2	M1	M2	M3	M4	L	n-Φ1	4-Φ2	H
3.5	432	392	320	360	230	270	550	8-8.5	8.5	240
4	482	440	340	380	250	290	580	8-8.5	10.5	265
4.5	532	492	350	390	280	320	600	8-8.5	10.5	290
5	592	552	381	421	300	400	650	8-10.5	10.5	316
5.5	644	600	470	510	400	500	680	10-10.5	15	352
6	692	652	541	581	400	500	700	10-10.5	15	378
6.5	745	700	571	611	500	600	800	10-10.5	15	402
7	793	753	571	611	500	600	800	10-10.5	15	428
8	893	853	571	611	500	600	800	12-10.5	15	487
9	994	954	581	621	600	700	860	12-10.5	19	538
10	1096	1056	581	621	600	700	860	12-10.5	19	600
11	1218	1168	581	621	730	790	900	14-12.5	19	650
12	1322	1272	730	800	870	930	1200	14-12.5	19	700
13	1422	1372	730	800	920	980	1200	16-12.5	21	750
15	1622	1572	730	800	1000	1100	1200	18-14.5	21	850

HTF-Ⅱ(XGZ-Ⅱ)型消防高溫排煙風機(配用雙速電機)外形尺寸表

機號	D1	D2	M1	M2	M3	M4	L	n-Φ1	4-Φ2	H
5	592	552	381	421	300	400	650	8-10.5	10.5	316
6	692	652	520	560	400	500	700	10-10.5	15	378
7	793	753	670	710	500	600	870	10-10.5	15	428
8	893	853	610	670	500	600	870	12-10.5	15	487
9	994	954	670	730	600	700	900	12-10.5	19	538
10	1096	1056	710	778	600	700	900	12-10.5	19	600
11	1218	1168	840	910	730	790	930	14-12.5	19	650
12	1322	1272	930	1000	870	930	1200	14-12.5	19	700
13	1422	1372	1030	1100	920	980	1200	16-12.5	21	750
15	1622	1572	1080	1500	1000	1100	1400	18-14.5	21	850



HTF-Ⅲ(XGZ-Ⅲ)屋頂式消防高溫排煙風機外形尺寸表

〔單速(雙速)型風機性能參數與HTF-Ⅰ(Ⅱ)型同型號一樣〕

配制玻璃鋼風帽的外形尺寸表

機號	D1	D2	E	H	ΦA
5	Φ592	Φ552	650	1120	1260
5.5	Φ644	Φ600	680	1150	1260
6	Φ692	Φ652	700	1170	1260
6.5	Φ745	Φ700	800	1270	1440
7	Φ793	Φ753	800	1270	1440
8	Φ893	Φ853	800	1310	1540
9	Φ994	Φ954	860	1370	1540
10	Φ1096	Φ1056	860	1530	2000



配制鋼制風帽的外形尺寸表

機號	A×B	E×F	C	h	4-Φ2
5	700	540	960	1300	14.5
5.5	750	590	1070	1350	14.5
6	800	640	1160	1400	14.5
6.5	850	690	1210	1450	16.5
7	950	760	1310	1550	16.5
8	1050	860	1450	1650	16.5
9	1150	960	1660	1750	19.5
10	1250	1060	1900	1850	19.5
11	1400	1180	2050	2010	19.5
12	1500	1280	2200	2100	19.5

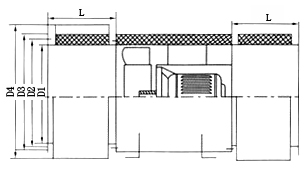

HTF-X(XGZ-X)型包復式消聲排煙風機外形尺寸表
〔單速(雙速)型風機性能參數與HTF-Ⅰ(Ⅱ)型同型號一樣〕



機號	4＃			4.5＃			5＃			5.5＃			6＃			6.5＃			7＃
D1	402			452			503			553			603			653			703
D2	450			500			555			605			655			705			755
D3	486			536			597			647			497			747			797
D4	606			656			707			757			807			857			907
L	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000

　

機號	8＃			9＃			10＃			11＃			12＃			13＃			15＃
D1	804			904			1004			1104			1204			1306			1506
D2	855			975			1075			1175			1275			1375			1575
D3	897			1008			1120			1220			1320			1420			1620
D4	1008			1110			1210			1310			1410			1512			1717
L	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000

HTF-Ⅳ、Ⅵ(XGZ-Ⅳ、Ⅵ)型消防排煙風機外形尺寸表
　

型號	D1	D2	M1	M2	M3	M4	L	n-Φ1	4-Φ2	H
4	530	490	380	420	250	290	650	8-8.5	10.5	290
4.5	580	540	470	510	280	320	670	8-10.5	10.5	315
5	630	590	540	580	300	400	700	10-10.5	10.5	350
5.5	680	640	540	580	400	500	700	10-10.5	12.5	380
6	730	690	580	630	400	500	850	10-10.5	12.5	410
6.5	780	740	580	630	450	550	850	10-10.5	12.5	430
7	830	790	580	630	500	600	870	12-10.5	12.5	480
8	930	890	600	650	550	650	1050	12-10.5	12.5	520
9	1030	990	600	650	600	700	1050	12-10.5	16	600
10	1150	1100	700	750	650	750	1100	14-10.5	16	650
11	1250	1200	700	760	700	800	1100	14-10.5	16	700
12	1350	1300	740	800	800	900	1250	16-10.5	16	750
13	1450	1400	740	800	850	950	1250	16-10.5	18	800
15	1650	1600	800	800	1000	1100	1400	16-12.5	18	850

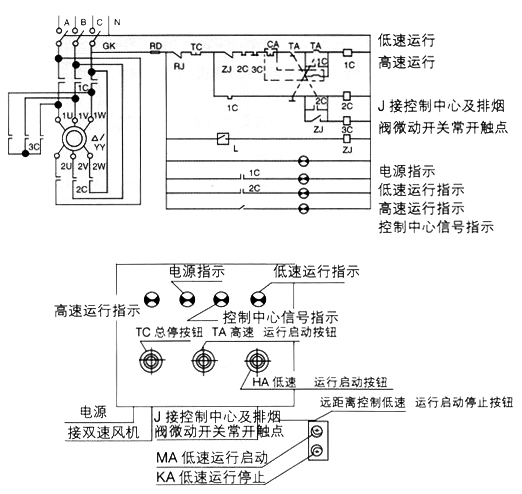

HTF-Ⅱ(XGZ-Ⅱ)型(雙速)排煙風機電路控制原理圖

HTF-Ⅰ(XGZ-Ⅰ)系列消防高溫排煙專用風機性能參數表

風機 型號	葉輪直徑(mm)	推薦工況風量(m3/h)	推薦工況全壓(Pa)	轉 速(rpm)	裝機容量(kW)	A聲級 dB(A)	重 量(kg)
3.5	350	5419 4600 3500	382 440 544	2900	1.1	74	65
4	400	6500 5200 4600	410 490 520	2900	1.5	77	76
4.5	450	7900 5800 5000	510 590 670	2900	2.2	78	88
5	500	9824 8861 6817	510 610 752	2900	3	≤80	110
5.5	550	12000	592	2900	4	≤86	115
6	600	16090 15102 13197	510 610 760	2900	5.5	≤86	164
6.5	650	18000	620	1450	5.5	≤88	170
7	700	24380 22439 18908	610 655 728	1450	7.5	≤88	208
8	800	31421 29172 26012	600 661 723	1450	7.5	≤89	216
9	900	33510 32297 27613	562 668 840	1450	11	≤90	250
10	1000	45679 40000 35000	630 690 770	1450	11	≤90	300
11	1100	51552 50128 48500	580 647 690	1450	15	≤92	380
12	1200	62763 59300 57748	624 680 740	960	18.5	≤93	480
13	1300	74708 65370 56031	600 710 807	960	18.5	≤94	520
15	1500	93800 86115 76041	623 710 819	960	22	≤95	650

HTF-Ⅱ(XGZ-Ⅱ)系列消防高溫排煙專用風機性能參數表

風機 型號	葉輪直徑 (mm)	推薦工況風量 (m3/h)	推薦工況 全壓(Pa)	轉速 (rpm)	裝機容量 kW	實耗功率 kW	A聲級 dB(A)	重量 (kg)
5	500	9824  8861  6817	510  610  752	2900	3/2.5	2.5/0.3	≤80	115
		4912  4431  3410	127  153  188	1450			≤75
6	600	16090  15102  13197	510  610  760	2900	5.5/4.5	4.7/0.6	≤86	115
		8045  7551  6599	127  153  190	1450			≤75
7	700	24380  22439  18908	610  655  728	1450	8/6.5	7/2	≤88	218
		16141  14865  12518	267  287  319	960			≤80
8	800	31421  29172  26012	600  661  723	1450	8/6.5	7.1/4.1	≤89	226
		20800  19314  17222	263  290  317	960			≤80
9	900	33510  32297  27513	562  668  840	1450	11/9	10.4/6.8	≤90	250
		22186  21383  18216	246  293  368	960			≤81

10	1000	45679  40000  35000	630  690  770	1450	11/9	10.5/6.9	≤88	305
		30255  26483  24019	276  302  338	960			≤80
11	1100	51552  50128  48500	580  647  690	1450	16/13	14.5/6.1	≤92	390
		38664  37596  36375	326  364  387	960			≤83
12	1200	62763  59300  55651	624  680  740	960	17/8	15/6.3	≤93	485
		47072  44475  43311	351  383  416	720			≤83.5
13	1300	74708  65370  56031	600  710  807	960	17/8	15/6.3	≤94	525
