4-68系列離心通風機

所屬分類：4-68系列離心通風機
發布日期：2015-12-19
更多 0

詳細介紹

4-68系列離心通風機

一、4-68型離心通風機的用途及型式
　　4-68型離心通風機用作一般通風換氣用。作為一般工廠及建筑物的室內通風換氣。既可用作輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于15mg/m³。氣體溫度不得超過80℃。其中對有一定濃度的腐蝕性氣體的輸送可以用玻璃鋼為材料，生產防腐風機。

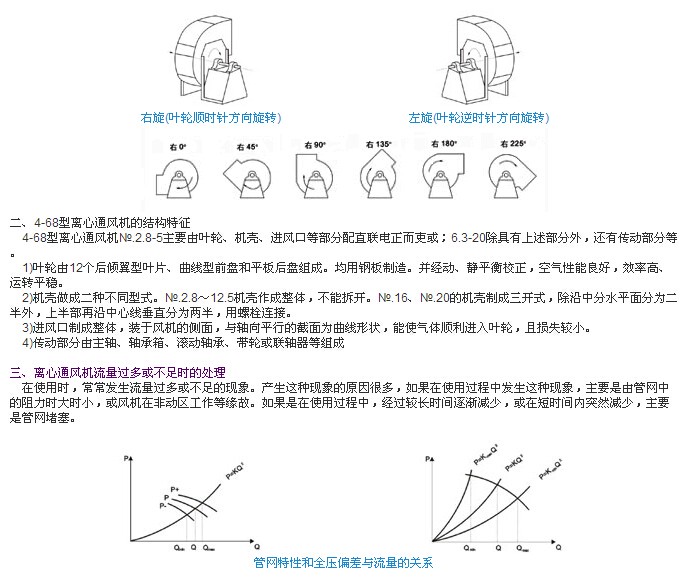

4-68型離心通風機可制成右旋轉和左旋轉兩種型式。從電動機一側正視。葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置．以機殼的出風口角度表示。

在風機新安裝后，進行正式運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
    1)管網阻力實際值與計算值相差過大。由一般管網特性方程式：P=KQ2可知，如實際值K小于計算值K時，則流量減少。
    2)選擇時未考慮風機本身全壓值偏差△P的影響，當風機實際全壓為正偏差時，則流量增大；為負偏差葉時，則流量減少。
    在風機新安裝后開始正式運轉，或在使用過程中發生流量過大或過小時，可用下列方法之一消除。
    1)利用節流裝置調節流量。
    2)改變風機的轉速調節流量。
    3)調換壓力較高的或較低的風機調節流量。
    4)改變管網阻力系數調節流量。
    必須指出的是：一般都采用節流裝置來調節流量。但當實際流量比需要流量大得很多時這種方法浪費電力過多，很不經濟。如條件允許，通常采用減低風機轉速或調換壓力較低的風機。
    當節流裝置全開時，流量仍嫌過小，此時節流裝置已失去作用，故應設法改變管網使阻力系數減小以增加流量。也可采用增加風機轉速和調換壓力較高的風機，但電動機直聯和聯軸器聯接的風機一般都不能改變轉速，只有帶傳動的風機可借改變帶輪直徑以增減轉速，但風機的******轉速不可超過性能表上的最高轉速，并核算電動機功率。

四、4-68型離心通風機的性能與選擇
    風機性能一般均指在標準狀況下的風機性能，無論技術文件或訂貨要求的性能，均按標準狀況為準。如果風機所用的環境并非標準狀況下，則須根據下述關系式將性能參數換算成為標準狀況下的性能參數，然后在性能表中進行選擇。
    關系式如下：

式中：
    Q-流量(m³/h)；
    N-功率(kW)；
    ρ-密度(kg/m³)；
    P-全壓(Pa)；
    η-效率(%)
    n-轉速(r/min)；
    注：無注腳符號表示已知的性能及其關系參數，注腳符號“0”表示所求的性能參數。標準進氣狀態為：大氣壓力Pt＝101325Pa ，進氣溫度ta＝20℃ ，相對濕度Φ＝50% ，空氣密度ρ＝1.2kg/m³。

五、訂貨須知
    訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。
    如有特殊要求，我廠可根據客戶的要求特殊設計和制造。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

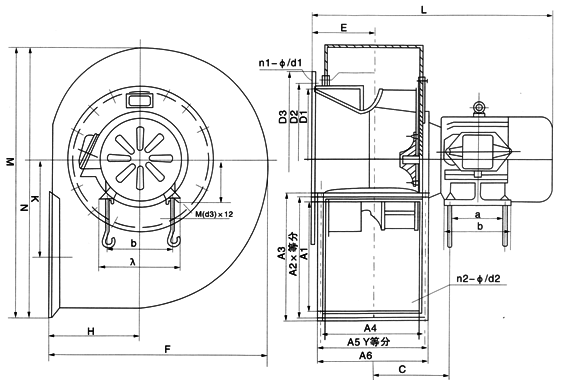

4-68№2.8～5A離心通風機外形及安裝尺寸

機號		電機型號	進風口尺寸				出風口尺寸
			D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	X	Y	n2-d2
No2.8	配用電機 D2/ T5	Y802-2	Ф280	Ф320	Ф350	8-Ф10	204	236	258	157	189	212	4	3	14-Ф17
		Y801-4
No3.15		Y90S-2	Ф315	Ф355	Ф385	8-Ф10	229	260	283	176	207	231	4	3	14-Ф7
		Y801-4
No3.55		Y100L-2	Ф355	Ф395	Ф425	8-Ф10	262	290	312	204	231	254	4	3	14-Ф7
		Y801-4
No4		Y112M-2	Ф400	Ф450	Ф490	8-Ф12	291	322	345	224	255	279	4	3	14-Ф7
		Y802-4
No4.5		Y132S2-2	Ф450	Ф500	Ф545	8-Ф12	328	360	382	253	284	308	5	4	18-Ф7
		Y90S-4
No5		Y160M2-2 Y100L1-4	Ф500	Ф560	Ф610	12-Ф12	364	396	419	280	315	336	6	5	20-Ф7

機號		電機型號	出風口尺寸
			E	F	G	K	M	N
No2.8	配用電機 D2/ T5	Y802-2	123	197	466	212	569	341
		Y801-4
No3.15		Y90S-2	146	221	523	238	636	380
		Y801-4
No3.55		Y100L-2	150	248	588	269	713	425
		Y801-4
No4		Y112M-2	179	278	656	304	795	475
		Y802-4
No4.5		Y132S2-2	190	312	741	340	895	531
		Y90S-4
No5		Y160M2-2 Y100L1-4	212	347	825	378	993	588

機號	基礎尺寸							地腳螺栓	風機重量（不包括電機） kg
機號	a	b	c	d	e	H	L	M(d 3 )×L 2	風機重量（不包括電機） kg
No2.8	100	125	135	130	160	80	454	M8×160	25.3
No2.8	100	125	135	130	160	80	454	M8×160	25.3
No3.15	100	140	151	155	180	90	501	M8×160	29.9
No3.15	100	125	145	130	160	80	486	M8×160	29.9
No3.55	140	160	173	176	205	100	578	M10×220	36.6
No3.55	100	125	160	130	160	80	503	M8×160	36.6
No4	140	190	189	180	245	112	638	M10×220	53.04
No4	100	125	169	130	160	80	543	M8×160	53.04
No4.5	140	216	222	200	280	132	710	M10×220	68
No4.5	100	140	191	130	180	90	584	M10×220	68
No5	210	254	256	270	325	160	850	M12×300	87
No5	140	160	211	176	205	100	680	M12×300	87

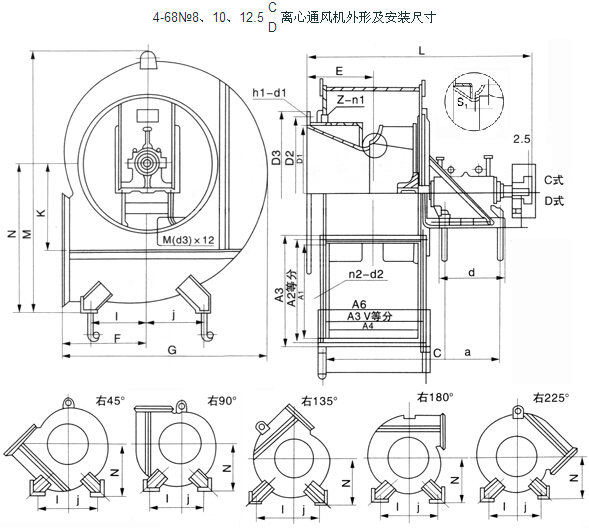

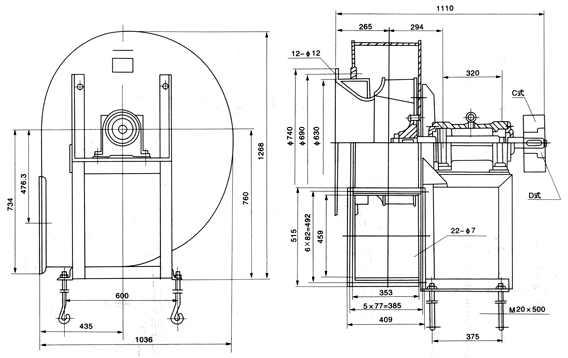

4-68№6.3C離心通風機外形及安裝尺寸

機號 №	進風口尺寸				出風口尺寸									外形尺寸
機號 №	D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	x	y	n2-d2	E	F	G	K	M
№8	800	860	910	16-12	592	654	698	448	515	557	6	5	22-12	341	556	1322	605	1744.5
№10	1000	1070	1130	16-15	738	798	844	560	625	669	6	5	22-15	424	690	1644	756	2123
№12.5	1250	1320	1380	20-15	921	984	1030	700	763	810	8	7	30-15	529	861	2053	945	2620

機號№	外形尺寸				基礎尺寸							軸承座地腳螺栓(4套)	電機地腳螺栓(4套)	重量(不含電機)kg
機號№	H	L	S1	S2	a	b	c	d	e	f	g	軸承座地腳螺栓(4套)	電機地腳螺栓(4套)	重量(不含電機)kg
№8	280	1530	8	1.5～3.5	520	440	178	590	510	527	585	M24×630	M20×500	661
№10	280	1663	10	1.5～4	520	440	170	590	510	639	697	M24×630	M20×500	842
№12.5	375	2042	12.5	1.5～4.25	700	620	210	780	700	780	838	M30×800	M20×500	1497

機號№	右0°			右45°			右90°			右135°			右180°			右225°
機號№	N	i	j	N	i	j	N	i	j	N	i	j	N	i	j	N	i	j
№8	1000	400	400	890	450	400	810	450	400	750	450	400	700	450	400	650	450	400
№10	1220	500	550	1050	500	550	1000	550	500	930	550	500	850	550	500	790	500	550
№12.5	1515	600	660	1405	660	660	1295	660	660	1200	660	660	1110	660	660	1035	660	660

4-68離心通風機性能及選用件表

機號	傳動方式	轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	電動機
機號	傳動方式	轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	型號	功率 kW
2.8	A	2900	971 971 961 922 853 765 657	1131 1319 1508 1696 1885 2073 2262	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.39 0.43 0.47 0.49 0.52 0.55 0.56	0.59 0.65 0.71 0.74 0.76 0.77 0.78	Y802-2	1.1
2.8	A	1450	245 245 235 226 216 186 167	565 660 754 848 942 1037 1131	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.049 0.054 0.057 0.06 0.066 0.067 0.071	0.07 0.08 0.09 0.09 0.1 0.1 0.11	Y801-4	0.55
3.15	A	2900	1246 1246 1226 1177 1098 981 853	1825 2093 2362 2630 2899 3167 3435	79.9 84.3 87.3 88.6 87 81.3 75.2	0.79 0.86 0.92 0.97 1.02 1.06 1.08	1.11 1.2 1.29 1.36 1.37 1.38 1.4	Y90S-2	1.5
3.15	A	1450	314 314 304 294 275 245 216	912 1047 1181 1315 1449 1583 1718	79.9 84.3 87.3 88.6 87 81.3 75.2	0.1 0.11 0.11 0.12 0.13 0.13 0.14	0.14 0.14 0.14 0.16 0.17 0.17 0.18	Y801-4	0.55
3.55	A	2900	1608 1608 1596 1510 1402 1265 1108	2708 3092 3477 3861 4245 4629 5013	81.1 85.3 88.1 89.4 87.8 82.5 76.7	1.49 1.62 1.72 1.81 1.88 1.97 2.01	1.94 2.11 2.24 2.35 2.44 2.56 2.41	Y100L-2	3

3.55	A	1450	402 402 392 373 353 314 275	1354 1546 1738 1930 2122 2315 2507	81.1 85.3 88.1 89.4 87.8 82.5 76.7	0.19 0.2 0.21 0.22 0.24 0.24 0.25	0.29 0.3 0.32 0.33 0.36 0.36 0.38	Y801-4	0.55
4	A	2900	2069 2060 2010 1932 1795 1628 1432	3984 4534 5083 5633 6182 6732 7281	82.3 86.2 88.9 90 88.6 83.6 78.2	2.78 3.01 3.19 3.36 3.48 3.64 3.7	3.34 3.61 3.83 4.03 4.18 4.37 4.44	Y802-2	4
4	A	1450	520 510 500 481 451 402 353	1992 2267 2542 2816 3091 3366 3641	82.3 86.2 88.9 90 88.6 83.6 78.2	0.35 0.37 0.4 0.42 0.44 0.45 0.46	0.53 0.56 0.6 0.63 0.66 0.65 0.69	Y801-4	0.75
4.5	A	2900	2658 2628 2569 2462 2295 2069 1834	5790 6573 7355 8137 8920 9702 10485	83.3 87 89.5 90.5 89.2 84.5 79.4	5.13 5.51 5.86 6.15 6.37 6.6 6.72	5.9 6.34 6.74 7.07 7.33 7.59 7.73	Y90S-2	7.5
4.5	A	1450	667 657 638 619 569 520 461	2895 3286 3678 4069 4460 4851 5242	83.3 87 89.5 90.5 89.2 84.5 79.4	0.64 0.69 0.73 0.77 0.79 0.83 0.85	0.9 0.97 1.02 1.08 1.11 1.16 1.19	Y801-4	1.1
5	A	2900	3315 3266 3187 3050 2844 2589 2305	8050 9123 10197 11270 12343 13416 14490	84.2 87.6 90 91 89.8 85.3 80.5	8.8 9.44 10.03 10.49 10.86 11.31 11.52	10.12 10.86 11.53 12.06 12.49 13.01 13.25	Y100L-2	15
5	A	1450	824 814 794 765 716 647 579	4025 4562 5098 5635 6172 6708 7245	84.2 87.6 90 91 89.8 85.3 80.5	1.09 1.18 1.25 1.32 1.37 1.41 1.45	1.42 1.53 1.63 1.72 1.78 1.83 1.96	Y100L-4	2.2
6.3	D	1450	1324 1304 1275 1216 1138 1040 922	8320 9393 10467 11540 12614 13687 14761	84.8 88.1 90.5 91.4 90.2 85.9 81.3	3.61 3.86 4.09 4.26 4.42 4.6 4.65	4.42 4.73 5.01 5.22 5.41 5.63 5.69	Y132S-4	5.5
6.3	D	960	579 569 559 530 500 451 402	5508 6219 6930 7641 8351 9062 9773	84.8 88.1 90.5 91.4 90.2 85.9 81.3	1.04 1.11 1.19 1.23 1.29 1.32 1.34	1.38 1.47 1.58 1.63 1.71 1.75 1.78	Y112M-6	2.2
8	D	1450	2158 2118 2060 1971 1844 1677 1501	17585 19783 21982 24179 26378 28576 30774	85.7 88.8 91 91.9 90.8 86.7 82.4	12.29 13.1 13.81 14.4 14.87 15.35 15.56	14.4 15.4 16.2 16.9 17.4 18 18.3	Y180M-4	18.5
8	D	960	942 932 902 863 804 736 657	11643 13098 14553 16009 17464 18919 20375	85.7 88.8 91 91.9 90.8 86.7 82.4	3.55 3.82 4.01 4.17 4.3 4.46 4.51	4.3 4.7 4.9 5.1 5.3 5.5 5.5	Y132M2-6	5.5
8	D	730	549 539 520 500 471 422 383	8853 9960 11067 12173 13280 14387 15043	85.7 88.8 91 91.9 90.8 86.7 82.4	1.55 1.65 1.76 1.84 1.91 1.94 2	2.1 2.2 2.3 2.4 2.5 2.57 2.7	Y132M-8	3
10	D	1450	3442 3364 3266 3109 2923 2687 2422	35420 39713 44006 48299 52593 56886 61179	87.6 90.3 92.2 93 92 88.5 84.7	38.6 41.4 43.3 44.8 46.4 48 48.6	45.3 48.2 50.8 52.6 54.4 56.3 57	Y250M-4	55
10	D	960	1510 1481 1432 1363 1275 1177 1059	23450 26293 29135 31978 34820 37662 40505	87.6 90.3 92.2 93 92 88.5 84.7	11.2 12 12.6 13 13.4 13.9 14.1	13.1 14.1 14.8 15.3 15.7 16.3 16.5	Y200L1-6	18.5
10	D	730	873 853 824 785 736 677 618	17832 19993 22155 24316 26478 28639 30801	87.6 90.3 92.2 93 92 88.5 84.7	4.9 5.2 5.5 5.7 5.9 6.1 6.2	5.8 6.1 6.5 6.7 6.9 7.1 7.3	Y160L-8	7.5
12.5	D	960	2354 2305 2236 2128 2001 1834 1657	45800 51353 56904 62456 68008 73559 79111	87.6 90.3 92.2 93 92 88.5 84.7	34.2 36.4 38.32 36.69 41.07 42.33 42.99	40.13 42.71 44.97 46.58 48.19 49.67 50.45	Y280M-6	55
12.5	D	730	1363 1334 1295 1236 1157 1059 961	34828 39050 43271 47492 51714 55936 60157	87.6 90.3 92.2 93 92 88.5 84.7	15.05 16.02 16.87 17.52 18.06 18.59 18.96	17.66 18.8 19.8 20.56 21.19 21.81 22.25	Y112M-6	22

4-68№6.3C

主軸轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	電動機		V帶			主軸帶輪	電動機帶輪	電動機導軌部
主軸轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	型號	功率 kW	型號	根數	內周長 mm	主軸帶輪	電動機帶輪	電動機導軌部
2240	3159 3109 3030 2893 2707 2491 2197	12852 14511 16169 17828 19486 21144 22803	84.8 88.1 90.5 91.4 90.2 85.9 81.3	13.29 14.22 15.03 15.67 16.24 16.89 17.11	16.09 17.21 18.19 18.96 19.65 20.44 20.8	Y180M-2	22	B	5	1800	48-B2-240	48-B2-185	CT0201×03
2000	2511 2481 2413 2305 2158 1971 1756	1147 12956 14437 15917 17398 18879 20359	84.8 88.1 90.5 91.4 90.2 85.9 81.3	9.43 10.13 10.69 11.15 11.56 12.03 12.21	11.42 12.27 12.94 13.49 14 14.56 14.78	Y160M2-2	15	B	4	1800	42-B2-240	42-B2-170	CT0201×03
1800	2040 2010 1952 1863 1746 1589 1422	10328 11660 12993 14325 15658 16991 18324	84.8 88.1 90.5 91.4 90.2 85.9 81.3	6.9 7.39 7.78 8.11 8.41 8.73 8.9	8.35 8.94 9.42 9.82 10.19 10.56 10.77	Y160M1-2	11	B	3	1800	48-B2-240	42-B2-150	CT0201×03
1600	1608 1589 1550 1471 1383 1255 1118	9180 10365 1150 12734 13918 15103 16287	84.8 88.1 90.5 91.4 90 .2 85.9 81.3	4.83 5.19 5.49 5.69 5.92 6.13 6.22	5.85 6.28 6.65 6.89 7.17 7.42 7.53	Y132S2-2	7.5	B	2	1800	48-B2-240	38-B2-135	CT0201×02
1400	1236 1216 1187 1128 1059 961 863	8032 9069 10105 11142 12178 13215 14251	84.8 88.1 90.5 91.4 90.2 85.9 81.3	3.25 3.48 3.68 3.82 3.97 4.11 4.2	4.1 4.39 4.65 4.82 5.02 5.19 5.31	Y132S-4	5.5	B	2	1800	48-B2-240	38-B2-240	CT0201×02
1250	981 971 942 902 843 765 687	7172 8098 9024 9949 10874 11799 12724	84.8 88.1 90.5 91.4 90.2 85.9 81.3	2.3 2.48 2.61 2.73 2.82 2.92 2.98	2.91 3.13 3.29 3.44 3.57 3.69 3.77	Y112M-4	4	B	2	1800	48-B2-240	28-B2-212	CT0201×02
1120	785 775 755 726 677 618 549	6426 7255 8085 8913 9743 10572 11401	84.8 88.1 90.5 91.4 90.2 85.9 81.3	1.65 1.77 1.87 1.97 2.03 2.11 2.14	2.26 2.42 2.56 2.69 2.78 2.88 2.93	Y100L2-4	3	B	2	1800	48-B2-240	2-B2-190	CT0201×02
1000	628 618 608 579 540 490 441	5737 6478 7218 7958 8599 9439 10179	84.8 88.1 90.5 91.4 90.2 85.9 81.3	1.18 1.26 1.35 1.4 1.44 1.5 1.53	1.61 1.73 1.84 1.91 1.97 2.05 20.9	Y100L1-4	2.2	A	2	1800	48-A2-240	28-A2-170	CT0201×02
900	510 500 490 471 441 402 353	5164 5830 6497 7163 7829 8496 9162	84.8 88.1 90.5 91.4 90.2 85.9 81.3	0.862 0.919 0.978 1.02 1.06 1.1 1.1	1.27 1.35 1.44 1.4 1.46 1.51 1.51	Y90L-4	1.5	A	2	1800	48-A2-240	24-A2-150	CT0201×01
800	402 392 383 373 343 314 284	4590 5182 5775 6367 6959 7552 8144	84.8 88.1 90.5 91.4 90.2 85.9 81.3	0.6 0.64 0.68 0.72 0.74 0.77 0.79	0.89 0.94 1 1.06 1.08 1.13 1.17	Y90S-4	1.1	A	2	1800	48-A2-240	24-A2-132	CT0201×01

4-68№8C

主軸轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	電動機		V帶			主軸帶輪	電動機帶輪	電動機導軌部
主軸轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	型號	功率 kW	型號	根數	內周長 mm	主軸帶輪	電動機帶輪	電動機導軌部
1800	3315 3266 3178 3030 2834 2589 2315	21830 24559 27288 30016 32745 35474 38202	85.7 88.8 91 91.9 90.8 86.7 82.4	23.45 25.08 26.46 27.48 28.38 29.42 29.8	28.4 30.4 32 33.3 34.4 35.61 36.1	Y200L2-2	37	B	7	3150	65-B7-320	60-B2-200	CT0201×04
1600	2619 2579 2511 2393 2236 2050 1834	19404 21830 24256 26681 29108 31532 33958	85.7 88.8 91 91.9 90.8 86.7 82.4	16.46 17.61 18.58 19.29 19.9 20.7 20.98	19.93 21.3 22.5 23.4 24.1 15.1 25.4	Y200L1-2	30	B	5	3150	65-B5-320	55-B5-175	CT0201×04
1400	2010 1971 1922 1834 1716 1569 1402	16979 19101 21224 23346 25468 27591 29713	85.7 88.8 91 91.9 90.8 86.7 82.4	11.06 11.78 12.46 12.94 13.37 13.87 14.04	13.4 14.3 15.1 15.7 16.2 16.8 17	Y180M-4	18.5	B	4	3150	65-B4-320	48-B4-320	CT0201×03
1250	1599 1569 1530 1461 1363 1246 1118	15159 17054 18949 20844 22739 24634 26528	85.7 88.8 91 91.9 90.8 86.7 82.4	7.85 8.42 8.85 9.2 9.48 9.83 9.99	9.5 10.1 10.7 11.1 11.5 11.9 12.1	Y160L-4	15	B	3	2500	65-B3-320	42-B3-275	CT0201×03
1120	1285 1265 1226 1177 1098 1000 892	13583 15281 16979 18677 20375 22073 23770	85.7 88.8 91 91.9 90.8 86.7 82.4	5.65 6.05 6.35 6.64 6.84 7.07 7.15	6.8 7.3 7.7 8 8.3 8.6 8.7	Y160M-4	11	B	2	2500	65-B2-320	42-B2-250	CT0201×03
1000	1020 1010 981 932 873 794 716	12128 13644 15160 16676 18192 19708 21224	85.7 88.8 91 91.9 90.8 86.7 82.4	4 4.31 4.54 4.7 4.86 5.01 5.12	5.1 5.4 5.7 5.9 6.1 6.1 6.2	Y132M-4	7.5	B	2	2000	65-B2-320	38-B2-225	CT0201×02
900	834 814 794 755 706 647 579	10915 12279 13644 15008 16373 17738 19101	85.7 88.8 91 91.9 90.8 86.78 82.4	2.95 3.13 3.31 3.42 3.54 3.68 3.72	3.7 4 4.2 4.3 4.5 4.7 4.8	Y132S-4	5.5	B	2	2000	65-B2-320	38-B2-200	CT0201×02
800	657 638 628 598 559 510 461	9702 10915 12128 13340 14554 15764 16979	85.7 88.8 91 91.9 90.8 86.7 82.4	2.07 2.18 2.32 2.41 2.49 2.58 2.64	2.6 2.8 2.9 3 3.1 3.3 3.3	Y112M-4	4	B	2	2000	65-B2-320	28-B2-180	CT0201×02
710	520 510 490 471 441 402 363	8611 9687 10763 11840 12916 13992 15069	85.7 88.8 91 91.9 90.8 86.7 82.4	1.45 1.52 1.61 1.68 1.74 1.8 1.84	2 2.1 2.2 2.3 2.4 2.5 2.5	Y100L2-4	3	B	2	2000	65-B2-320	28-B2-160	CT0201×02
630	402 402 392 373 343 314 284	7641 8596 9551 10506 11461 12416 13371	85.7 88.8 91 91.9 90.8 86.7 82.4	1 1.08 1.14 1.18 1.2 1.25 1.28	1.4 1.5 1.6 1.6 1.6 1.7 1.7	Y100L1-4	2.2	B	2	2000	65-B2-320	28-B2-145	CT0201×02

4-68№10C

主軸轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	電動機		V帶			主軸帶輪	電動機帶輪	電動機導軌部
主軸轉速 r/min	全壓 Pa	流量 m³/h	內效率 %	內功率 kW	所需功率 kW	型號	功率 kW	型號	根數	內周長 mm	主軸帶輪	電動機帶輪	電動機導軌部
1250	2560 2501 2422 2315 2167 1991 1795	30534 34235 37936 41637 45338 49040 52740	87.6 90.3 92.2 93 92 88.5 84.7	24.8 26.3 27.7 28.8 29.7 30.6 31	30 31.9 33.5 34.8 35.9 37.1 37.6	Y225S-4	37	C	5	3150	65-C5-400	60-C5-355	CT0201×04
1120	2050 2010 1942 1854 1736 1599 1442	27358 30674 33990 37307 40623 43939 47256	87.6 90.3 92.2 93 92 88.5 84.7	17.8 19 19.9 20.6 21.3 22 22.3	21.5 23 24.1 25 25.8 26.7 27	Y200L-4	30	C	4	2500	65-C4-400	55-C4-315	CT0201×04
1000	1638 1599 1550 1481 1383 1275 1147	24427 27388 30349 33310 36270 39233 42192	87.6 90.3 92.2 93 92 88.5 84.7	12.7 13.5 14.2 14.7 15.1 15.7 15.9	15.4 16.3 17.1 17.8 18.3 19 19.2	Y180L-4	22	C	3	2500	65-C3-400	48-C3-280	CT0201×03
900	1324 1295 1255 1197 1128 1030 932	21984 24649 27314 29978 32644 35308 37974	87.6 90.3 92.2 93 92 88.5 84.7	9.23 9.8 10.3 10.7 11.1 11.4 11.6	11.2 11.9 12.5 13 13.5 13.8 14	Y160L-4	15	B	3	2500	65-B3-400	42-B3-250	CT0201×03
800	1049 1020 991 942 883 814 736	19541 21910 24279 26648 29017 31385 33754	87.6 90.3 92.2 93 92 88.5 84.7	6.5 6.87 7.24 7.49 7.73 8.02 8.14	7.87 8.31 8.77 9.07 9.36 9.7 9.85	Y160M-4	11	B	2	2500	65-B2-400	42-B2-224	CT0201×03
710	824 804 785 745 696 647 579	17343 19446 21548 23650 25752 27854 29956	87.6 90.3 92.2 93 92 88.5 84.7	4.53 4.81 5.09 5.26 5.41 5.66 5.68	5.72 6.07 6.16 6.37 6.55 6.85 6.88	Y132M-4	7.5	B	2	2500	65-B2-400	38-B2-200	CT0201×02
630	647 638 618 588 549 510 461	15389 17254 19119 20985 22850 24716 26581	87.6 90.3 92.2 93 92 88.5 84.7	3.16 3.38 3.56 3.69 3.79 3.95 4.02	3.99 4.27 4.49 4.66 4.78 5 5.08	Y132S-4	5.5	B	2	2500	65-B2-400	38-B2-180	CT0201×02
560	510 500 490 461 432 402 363	13679 15337 16995 18654 20311 21969 23627	87.6 90.3 92.2 93 92 88.5 84.7	2.21 2.36 2.51 2.57 2.65 2.77 2.81	2.79 2.98 3.17 3.24 3.34 3.5 3.57	Y112M-4	4	A	2	2500	65-A2-400	28-A2-160	CT0201×02
500	412 402 392 373 343 314 284	12214 13694 15175 16655 18135 19616 21096	87.6 90.3 92.2 93 92 88.5 84.7	1.59 1.69 1.78 1.85 1.87 1.93 1.97	2.01 2.14 2.26 2.34 2.37 2.44 2.48	Y100M-4	3	A	2	2500	65-A2-400	28-A2-150	CT0201×02

4-68№12.5C

　

主軸轉速 r/min	全壓 Pa	流量 m3/h	內效率 %	內功率 kW	所需功率 kW	電動機		V帶			主軸帶輪	電動機帶輪	電動機導軌部
主軸轉速 r/min	全壓 Pa	流量 m3/h	內效率 %	內功率 kW	所需功率 kW	型號	功率 kW	型號	根數	內周長 mm	主軸帶輪	電動機帶輪	電動機導軌部
1120	3207 3138 3040	5343 59912 66388	87.6 90.3 92.2	54.32 57.82 60.79	65.76 69.99 73.59	Y280S-4	75	D	6	4000	75-D6-500	75-D6-400	CT0201×05
1120	2903 2717 2501 2256	72865 79342 85819 92296	93 92 88.5 84.7	63.16 65.06 67.34 68.25	76.45 78.75 81.51 82.62	Y280M-4	90	D	6	4000	75-D6-500	75-D6-400	CT0201×05
1000	260 2501 2422 2315	47710 53492 59276 65058	87.6 90.3 92.2 93	38.71 41.14 43.25 44.96	46.86 49.8 52.35 54.43	Y250M-4	55	C	8	4000	75-C8-480	65-C8-340	CT0201×05
1000	2167 1991 1765	70841 76624 82407	92 88.5 84.7	46.34 47.86 48.49	56.1 57.94 58.7	Y280S-4	75	C	8	4000	75-C8-480	75-C8-340	CT0201×05
900	2069 2030 1961 1873 1756 1618 1451	42938 48144 53348 58552 63758 68962 74166	87.6 90.3 92.2 93 92 88.5 84.7	28.17 36.06 31.51 32.75 33.78 35.01 35.29	34.1 36.38 38.15 39.64 40.9 42.39 42.27	Y280S-6	45	C	6	4000	75-C6-480	75-C6-460	CT0201×05
800	1638 1599 1550 1481 1383 1275 1147	38168 42794 47420 52046 56673 61300 65926	87.6 90.3 92.2 93 92 88.5 84.7	19.82 21.04 22.13 23.01 23.65 24.52 24.8	23.99 25.47 26.79 27.06 28.63 29.68 30.03	Y225M-6	30	C	4	4000	75-C4-480	60-C4-410	CT0201×04
710	1285 1265 1226 1167 1089 1000 902	33874 37980 42086 46191 50297 54403 58509	87.6 90.3 92.2 93 92 88.5 84.7	13.8 14.78 15.54 16.1 16.5 17.07 17.31	16.7 17.89 18.81 19.48 20.01 20.67 20.95	Y200L2-6	22	C	3	4000	75-C3-480	55-C3-360	CT0201×04
630	1010 991 961 912 863 794 706	30057 33700 37344 40987 44630 48273 51917	87.6 90.3 92.2 93 92 88.5 84.7	9.62 10.27 10.81 11.16 11.62 12.03 12.02	11.75 12.43 13.09 13.51 14.07 14.57 14.55	Y180L-6	15	C	2	4000	75-C2-480	48-C2-320	CT0201×03
560	804 785 755 726 677 628 559	26717 29956 33194 36433 39671 42910 46148	87.6 90.3 92.2 93 92 88.5 84.7	6.81 7.23 7.55 7.89 8.1 8.45 8.46	8.24 8.75 9.14 9.56 9.81 10.23 10.24	Y160L-6	11	C	2	3550	75-C2-480	42-C2-290	CT0201×03
500	638 628 608 579 539 500 451	23855 26746 29638 32529 35421 38312 41204	87.6 90.3 92.2 93 92 88.5 84.7	4.82 5.16 5.43 5.62 5.77 6.01 6.09	6.6 6.25 6.57 6.8 6.98 7.28 7.38	Y160M-6	7.5	C	2	3550	75-C2-480	42-C2-255	CT0201×03
450	520 510 490 471 441 402 363	21469 24071 26674 29276 31879 34481 37083	87.6 90.3 92.2 93 92 88.5 84.7	3.54 3.77 3.94 4.11 4.25 4.35 4.41	4.47 4.76 4.98 5.19 5.37 5.49 5.57	Y132M2-6	5.5	C	2	3550	75-C2-480	38-C2-230	CT0201×02
400	412 402 392 373 343 314 284	19084 21379 23710 26023 28337 30650 32963	87.6 90.3 92.2 93 92 88.5 84.7	2.49 2.65 2.8 2.9 2.94 3.02 3.07	3.14 3.34 3.54 3.66 3.71 3.81 3.88	Y132M1-6	4	C	2	3550	75-C2-480	38-C2-205	CT0201×02
