一.特性及應用
　　 誘導風機是無風道射流誘尋通風系統的一部分，它與送風風機，排風風機組成整個系統。其原理是由以系統設計，適當布置的多臺誘導風機噴嘴射出的定向高速氣流，誘導室外的新鮮空氣或經過處理的空氣，在無風管的條件下將其送到所要求的區域，實現******的室內氣流組織，以達到高效經濟的通風換氣效果。使用無管道射流誘導通風系統時，可省去設計，制造，安裝風管及其它配套工程方面的費用，這部分費用比使用的誘導風機機組昂貴的多，而且以整個層面為通風風道，送風風機，排風風機所需要風壓比使用管道時小的多，這樣就可以選用大風量較低風壓的風機，使所需功率降低，大幅地降低了運行成本和投資費用。當送排風機停止運轉時，誘導風機仍可運轉，起到局部通風換氣的作用。
　　 誘導風機內置高效率離心風機，具有明顯的噪聲低，體積小，重量輕，吊裝方便（立式，臥式安裝均可），維護簡單，已廣泛配套應用于地下停車場，體育館，車間，倉庫，商場，超市，娛樂場所等大面積場合的通風。
　　 YDF－I型誘導風機有立式和臥式二種結構形式，立式用L表示，臥式用W表示；如:YDF-6L.。電機采用風機專用單相電機，220V50Hz，也可配用三相電機。
　　 YDF－II型誘導風機為柜式箱體結構，臥式安裝，皮帶傳動，配用三相電機。

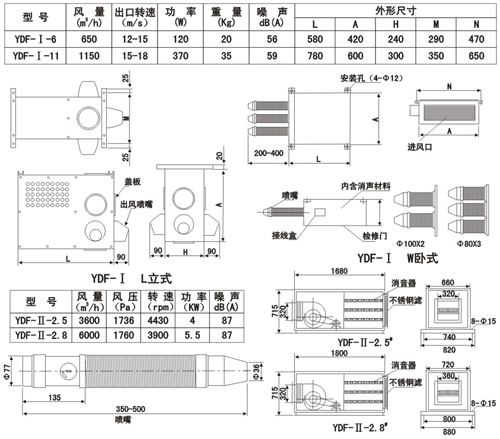

二.性能參數及外形尺寸表

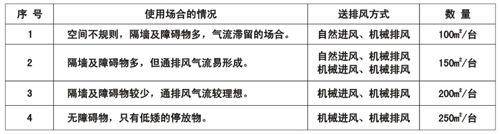

三.誘導風機數量的計算
　　所需誘導風機的臺數，在考慮通風方式（機械送排風，自然進風機械排風），有無隔墻，空間形狀的前提下，按每臺誘導風機所要承擔的面積計算，可參照下表確定：

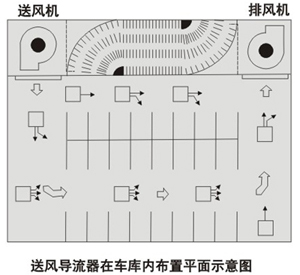

四.安裝布局說明
　　誘導風機機組是整個送排風系統的一個重要的中間通風銜接環節，進風口，排風口位置，誘導風機的安裝位置十分重要，直接關系到能否形成合理的氣流。理想的布局是讓送排風機在空間上形成主氣流，通過誘導風機的誘導送風，來完成整個空間的送排風。

五.可應用場合簡介

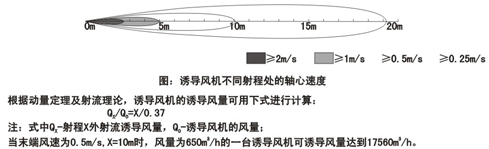

　　1.誘導風機的誘導風量

 2.應用場合示圖
　　對地下停車場，可有效地排除汽車排放的一氧化碳及其它污染氣體，節省層高空間，方便其它管道布置，通風換氣的效果比傳統的風管通風系統更佳。
　　體育場館，室內游泳池，展覽中心等高大空間的建筑物，冬季時的熱空氣下送是個難題，通過使用誘導風機，可有效地解決上部熱空調氣流組織理想，消除死角，使各部位都能保持舒適的溫度。
對于車間，倉庫，超市可在通道上方安裝誘導風機有效地組織氣流的流動，不形成死角；并且可以隨著布局的調整，方便地調整誘導同的布置位置。

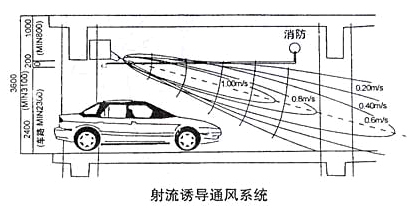

射流誘導通風系統

    氣流從管道嘴高速噴射到足夠大的空間中擴散的流動稱為射注流。射流進入某一空間后，由于射流的氣體質點的不規則運動，特別是氣體質點的橫向脈動，造成與周圍靜止空氣介質進行質量與動量交換，引起或帶動周圍空氣的流動。射流這種帶動靜止空氣流動的作用，就是射流的誘導性。
    射流誘導通風系統就是利用射流的誘導特性，在送風口處導入新鮮空氣，采用超薄型射流器以高速噴出的空氣主流，誘導及攪拌周圍大量空氣，一方面稀釋車庫空間有害氣體，另一方面帶動空氣沿著預設的流程至設定方向，從而得以在進風口處引入新風，在排風口處順利排出廢氣的目的，保證了車庫空間良好的換氣效果。 隨著射流距離的增加，射流速度及誘導作用逐漸減小，因此至一定射程后，必須有另一臺射流器來銜接，從而形成“氣流推拉作用” ，使這個空間產生流動的“速度場”。

系統特點：
    1.無需傳統通風方式復雜龐大的通風管道，不占用空間高度，地下車庫高度可大幅降低，大大降低建筑特開挖成本節省土建設投資和設備投資。
    2.系統設施簡單，變動彈性大完全避免了傳統通風方式風管與其它管線、電纜橋架、噴淋管道、上下水管道布置困難的問題。
    3.系統簡潔美觀，其整齊美觀的外型，更能體現停車現場現代化高級感。
    4.氣流方向可以隨意調節，以適應不同建筑形式而達到******配置。
    5.氣流暢通無死角，整體空間內新鮮空氣分布均勻，混合效果好，廢氣按充分稀釋，室內空氣品質良好。
    6.利用物理特性導引風量，無管路阻力損失，故節省電力，運行成本低。
    7.設備體積小，重量輕，安裝工藝非常簡單，施工成本大大降低。
    8.單相 220V 電源，電路安裝十分簡單。
    9.采用高質無油式輕承電機，無需定期添加潤滑油，維修量幾乎為零。
    10.采用高效低能噪音風機、消聲箱和符合空氣動力學特性曲線的高速噴嘴,故噪音低。

地下車庫
射流誘導通風系統與傳統通風系統比較

射流誘導式風機性能參數（射流器）
