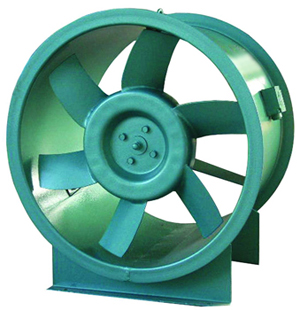

SDF系列隧道式高效軸流風機

一、SDF型隧道式軸流風機概述
　　SDF型隧道式軸流風機主要用于地下隧道通風換氣，亦可用于鐵路隧道、山洞及地下工程和建筑物的通風換氣。是一種高壓力、低噪聲、高效軸流風機。葉輪直徑自350-1120mm，分為№3.5、№4、№4.5、№5.6、№6.3、№7、№8、№9、№10、№11.2等到11種機號的風機，對某些機號的風機，又根據用戶要求制成幾種葉角，供用戶選用。該型風機經實測表明，其主要技術指標達到了國外同類產品的水平。
二、SDF型隧道式軸流風機結構和型號說明
　　1、本風機由葉輪、風筒、電機及一些聯接件、支承件組成，為電機內置式結構，葉輪直接裝在電機軸上直聯轉動，葉輪后又設氣流導向葉片。
　　2、示例：SDF-8Ⅰ表示葉輪直徑為800mm的隧道式軸流風機，Ⅰ表示不同的葉片角度。
　

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

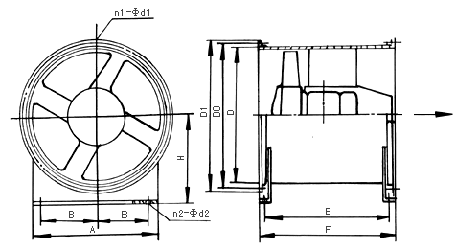

SDF系列隧道式高效軸流風機外形及安裝尺寸表

型號	A	B	D	D0	D1	E	F	n1	Φd1	n2	Φd2	H	N(kW)
3.5	280	120	356	394	422	340	380	8	12	2*2	10	240	0.75
4	360	150	406	444	472	356	400	8	12	2*2	10	266	0.75
4.5	360	150	456	492	522	356	400	8	12	2*2	12	290	1.1
5	360	150	506	544	572	456	500	8	12	2*2	12	316	1.1
5.6	360	150	566	604	632	556	600	12	12	2*2	14	342	2.2
6.3	400	160	636	674	702	555	700	12	12	2*2	14	380	3
7	450	185	708	760	796	646	700	12	14	2*2	14	430	5.5
8	520	220	808	860	896	640	700	16	14	2*3	14	480	5.5-7.5
9	600	260	908	970	1016	820	880	16	14	2*3	14	540	7.5-11
10	600	260	1008	1070	1116	820	890	16	14	2*3	14	600	7.5-11
11.2	640	280	1128	1190	1236	960	1020	20	18	2*3	14	660	18.5

SDF系列隧道式高效軸流風機性能參數表

型號	葉輪直徑(mm)	風量(m³/h）	全壓 (Pa)	全壓 (mmH2O)	轉速 (r/min)	裝機容量(kW)	******弦長(mm)	噪聲 dB(A)	日本JIS噪聲值點 ηmax
3.5	350	4000	343	35	2900	0.75	149	≤74	76
4	400	5000	343	35	2900	0.75	137	≤75	77
4.5	450	6500	343	35	2900	1.1	129	≤76	78
5	500	8000	343	35	1450	1.1	335	≤77	79
5.6	560	12000	441	45	1450	2.2	403	≤81	83
6.3I	630	17000	490	50	1450	3	371	≤83	86
6.3II	630	18000	490	50	1450	3	367	≤83	86
7	700	26000	588	60	1450	5.5	386	≤87	89
8I	800	30000	441	45	1450	5.5	276	≤85	87
8II	800	30000	539	55	1450	7.5	320	≤86	88
9I	900	35000	588	60	960	7.5	564	≤88	90
9II	900	40000	588	60	1450	11	363	≤90	92
10I	1000	40000	490	50	960	7.5	430	≤87	89
10II	1000	48000	588	60	960	11	500	≤89	92
10III	1000	50000	686	70	1450	11	378	≤90	92
11.2	1120	60000	686	70	960	18.5	507	≤91	94
