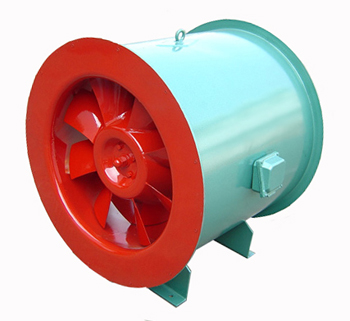

一、SWF系列混流式風機概述
SWF系列混流式風機是介于離心和軸流之間的一種新型風機，應用子午加速方法設計，它兼有兩者的優點，壓力較同機號軸流風機高，風量較同機號離心風機大，具有效率高且效率區寬，噪音低、結構緊湊、安裝方便（水平、垂直均可）等特點；廣泛運用于工礦企業及高層建筑的送排風系統。
本系列風機分SWF-I、SWF-Ⅱ兩種型號。SWF-I型可取代高壓軸流風機；SWF-Ⅱ型為雙速，可以一機兩用。
二、SWF系列混流式風機特點
1.結構緊湊、安裝方便、運行可靠；該風機在相同風量、風壓的情況下均比軸流式或離心式體積小，可直接與風筒連接，水平安裝或垂直安裝，操作使用方便的特點。
2.噪聲低：該風機的外殼經特別設計、可較大地降低外流噪聲。在單位風量、單位風壓的工況條件下、比A聲級可降低2-3dB(A)，同時在較低轉速的情況下，可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高壓軸流風機而不需要大量消聲措施。
3.適用范圍廣：本系列產品分單速和雙速兩種型號，可根據不同的使用場合，改變風機的安裝角度，改變?nèi)~片數和變換轉速達到其使用要求。
三、SWF系列混流式風機使用、維護、保養
1.安裝前應認真檢查風葉及機殼有否因運輸損壞或變形，否則應待修復后方可安裝；
2.檢查連接螺栓是否松動，風機起動前，首先要檢查風機管道內有無妨礙轉動的物品；
3.檢查電機絕緣性能是否良好，接通電源后查看有無磨擦碰撞及異常振動；
4.風機振動產生的原因很多，可從下述方面進行檢查：
a.葉輪與風筒相磨擦，并發出異常的聲響及振動；
b.支架底腳螺栓未緊固，亦會出現較大的振動；
c.葉輪與軸套的連接螺栓松動；
d.支架與電機連接螺栓松動導致葉輪不平衡，軸承損壞而造成激烈振動。
5.在常溫下運轉發現電機溫升過高，則可能由下列原因造成：
a.電機軸承損壞，配合間隙小，不符合要求；
b.軸與軸隨安裝歪斜，兩個軸承不同軸度；
c.電源電壓過低或三相電機斷相運行。
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
不同型號詳細參數表：

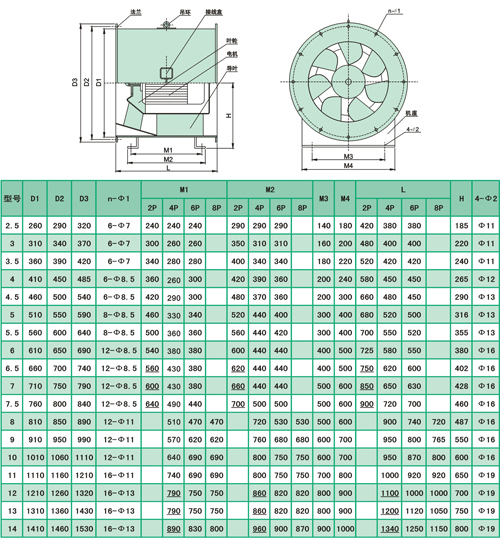

SWF－Ⅰ型混流式通風機外形尺寸表
備注:帶下劃線的為高壓型4P尺寸或高壓型6P尺寸。
SWF－Ⅱ系列混流式風機安裝尺寸表
|
型號
|
D1 |
D2 |
D3 |
n－Φ1
|
M1
|
M2
|
M3
|
M4
|
L
|
H
|
4－Φ2
|
|||
|
S1
|
S2
|
S1
|
S2
|
S1
|
S2
|
|||||||||
|
6.5
|
660
|
700
|
740
|
12-8.5
|
640
|
380
|
700
|
440
|
400
|
500
|
900
|
650
|
402
|
16
|
|
7
|
710
|
750
|
790
|
12-8.5
|
640
|
380
|
700
|
440
|
500
|
600
|
900
|
670
|
428
|
16
|
|
7.5
|
760
|
800
|
840
|
12-8.5
|
640
|
580
|
700
|
640
|
500
|
600
|
960
|
800
|
460
|
16
|
|
8
|
810
|
850
|
890
|
12-11
|
660
|
|
720
|
|
500
|
600
|
900
|
|
487
|
16
|
|
8.2
|
830
|
870
|
910
|
12-11
|
660
|
|
720
|
|
500
|
600
|
930
|
|
510
|
16
|
|
9
|
910
|
950
|
990
|
12-11
|
700
|
700
|
760
|
760
|
600
|
700
|
950
|
880
|
550
|
16
|
|
10
|
1010
|
1060
|
1110
|
12-11
|
740
|
690
|
800
|
750
|
600
|
700
|
980
|
900
|
600
|
16
|
|
11
|
1110
|
1160
|
1210
|
16-11
|
740
|
|
800
|
|
700
|
800
|
1000
|
|
650
|
19
|
|
12
|
1210
|
1260
|
1320
|
16-13
|
790
|
|
860
|
|
800
|
900
|
1100
|
|
700
|
19
|
|
13
|
1310
|
1360
|
1430
|
16-13
|
790
|
|
860
|
|
800
|
900
|
1150
|
|
750
|
19
|
|
14
|
1410
|
1460
|
1530
|
16-13
|
890
|
|
960
|
|
900
|
1000
|
1340
|
|
800
|
19
|
SWF－Ⅰ系列混流式風機（正壓送風機）性能參數表
型號
轉速
序號
推薦工況點
推薦工況點
配用電機
A聲級
重量
型號
功率（kW）
No6.5
1450/960
1
25124
524
YD160L—4/6
8/6.5
250
2
23984
658
3
23044
832
4
21864
952
5
18672
1038
1
16582
230
2
15829
289
3
15209
366
4
14430
419
5
12323
457
1450/960
1
15064
282
2
13660
315
3
12255
350
4
10840
382
5
9425
418
No7
型號
轉速
序號
推薦工況點
推薦工況點
配用電機
A聲級
重量
型號
功率（kW）
No7.5
1450/960
1
30627
712
YD160L—4/6
11/9
305
2
29012
893
3
27232
1052
4
25518
1183
5
23422
1236
1
20214
313
2
19148
393
3
17973
463
4
16842
521
5
15458
544
1450/960
1
22538
378
2
20490
420
3
18382
465
4
16260
504
5
14136
542
No8
型號
轉速
序號
推薦工況點
推薦工況點
配用電機
A聲級
重量
型號
功率（kW）
No9
1450/960
1
56666
644
YDT180L—4/6
17/8
420
2
51590
845
3
48044
981
4
43240
1126
5
38916
1206
1
34206
282
2
32056
370
3
27174
430
4
24456
496
5
22011
564
960/720
1
34206
282
2
32056
370
3
27174
430
4
24456
496
5
22011
564
No10
型號
轉速
序號
推薦工況點
推薦工況點
配用電機
A聲級
重量
型號
功率（kW）
No11
1450/960
1
YDT180L—4/6
24/8
630
2
3
4
5
1
2
3
4
5
960/720
1
2
3
4
5
No13
型號
轉速
(rpm)
序號
推薦工況點
風量(m3/h)
推薦工況點
全壓(Pa)
配用電機
A聲級
dB(A)
重量
型號
功率(kW)
2.5
2900
1
2664
358
Y801-2
0.75
72
42
2
2253
426
3
1932
482
4
1684
543
5
1532
634
1450
1
1362
96
Y6324
0.18
64
36
2
1232
117
3
1020
126
4
850
147
5
743
166
960
1
902
54
Y6362
0.09
58
36
2
746
66
3
675
78
4
563
83
5
492
98
3
2900
（原SWF-Ⅲ）
1
4652
512
Y90L-2
2.2
73
67
2
4410
562
3
4018
691
4
3605
816
5
3212
883
1450
1
2312
121
Y7114
0.25
66
45
2
2205
138
3
2009
184
4
1803
216
5
1606
236
960
1
1512
67
Y6326
0.12
60
40
2
1436
93
3
1320
112
4
1164
127
5
1000
139
3.5
2900
1
5745
564
Y100L-2
3
74
85
2
5317
623
3
4927
741
4
4542
876
5
4127
986
1450
1
3320
125
Y7114
0.25
68
48
2
3082
141
3
2876
174
4
2447
216
5
2130
257
960
1
1938
76
Y7116
0.18
62
48
2
1743
89
3
1592
103
4
1380
127
5
1234
146
型號
轉速
(rpm)
序號
推薦工況點
風量(m3/h)
推薦工況點
全壓(Pa)
配用電機
A聲級
dB(A)
重量
(kg)
型號
功率(kW)
4
2900
（原SWF-Ⅲ）
1
7228
654
Y112M-2
4
78
100
2
6801
715
3
6221
883
4
5688
1107
5
5242
1248
1450
1
4512
128
Y7124
0.37
71
52
2
4302
143
3
3636
175
4
3053
212
5
2765
285
960
1
2642
86
Y7126
0.25
64
52
2
2486
107
3
2237
129
4
1985
145
5
1743
156
4.5
2900
（原SWF-Ⅲ）
1
9169
672
Y132S-2
5.5
80
125
2
8731
753
3
8159
928
4
7561
1187
5
7124
1298
1450
1
4728
182
Y802-4
0.55
73
70
2
4552
207
3
4040
216
4
3392
265
5
3160
306
960
1
3592
88
Y7126
0.25
66
65
2
3264
107
3
2892
132
4
2576
148
5
2240
162
5
2900
（原SWF-Ⅲ）
1
13110
801
Y132S-2
5.5
83
135
2
12410
859
3
11865
1048
4
11342
1212
5
9876
1316
1450
1
8652
196
Y90S-4
1.1
77
80
2
7433
220
3
6664
278
4
5252
326
5
4896
382
960
1
5624
96
Y8026
0.37
68
75
2
4984
124
3
4322
136
4
3778
158
5
3215
182
型號
轉速
(rpm)
序號
推薦工況點
風量(m3/h)
推薦工況點
全壓(Pa)
配用電機
A聲級
dB(A)
重量
(kg)
型號
功率(kW)
5.5
2900
（原SWF-Ⅲ）
1
16820
824
Y132S-2
7.5
84
145
2
15764
936
3
14562
1128
4
13450
1229
5
12264
1338
1450
1
9126
258
Y90L-4
1.5
78
100
2
8445
296
3
7938
328
4
7431
354
5
6925
385
960
1
6532
119
Y8036
0.55
69
90
2
5796
134
3
5257
148
4
4893
175
5
4265
206
6
2900
（原SWF-Ⅲ）
1
19230
836
Y132S-2
7.5
85
155
2
18220
962
3
17824
1143
4
17210
1256
5
15210
1365
1450
1
11625
165
Y90L-4
1.5
79
110
2
10000
200
3
8900
262
4
8121
325
5
7560
382
960
1
8025
128
Y90S-6
0.75
70
105
2
7129
142
3
6283
176
4
5567
205
5
4986
236
6.5
1450
1
25124
524
Y132S-4
7.5
82
205
2
23984
658
3
23044
832
4
21864
952
5
18672
1038
1450
1
15064
282
Y100L-4
2.2
80
145
2
13660
315
3
12255
350
4
10840
382
5
9424
418
960
1
10544
155
Y90S-6
0.75
71
125
2
9562
178
3
8578
198
4
7588
215
5
7540
238
型號
轉速
(rpm)
序號
推薦工況點
風量(m3/h)
推薦工況點
全壓(Pa)
配用電機
A聲級
dB(A)
重量
(kg)
型號
功率(kW)
7
1450
（原SWF-Ⅲ）
1
31380
608
Y160M-4
11
84
250
2
29880
765
3
28805
968
4
27330
1108
5
24820
1208
1450
1
18800
329
Y100L-4
3
81
175
2
17075
370
3
15319
404
4
13550
441
5
11780
470
960
1
13820
186
Y90L-6
1.1
74
150
2
11952
202
3
10724
228
4
9485
257
5
8246
278
7.5
1450
1
30627
712
Y160M-4
11
87
265
2
29012
893
3
27232
1052
4
25518
1183
5
23422
1236
1450
1
22538
378
Y112M-4
4
82
195
2
20490
420
3
18382
465
4
16260
504
5
14136
542
960
1
15776
208
Y100L-6
1.5
76
165
2
14343
231
3
12876
256
4
11382
278
5
9895
298
8
1450（原SWF-Ⅲ）
1
37350
809
Y160L-4
15
90
285
2
35380
992
3
33210
1186
4
31120
1234
5
28564
1305
960
1
25467
193
Y132M-6
4
82
220
2
22424
292
3
18636
382
4
17129
448
5
16269
516
720
1
19185
116
Y112M-8
1.5
75
195
2
16818
175
3
13977
232
4
12846
272
5
11528
315
型號
轉速
(rpm)
序號
推薦工況點
風量(m3/h)
推薦工況點
全壓(Pa)
配用電機
A聲級
dB(A)
重量
(kg)
型號
功率(kW)
9
1450
（原SWF-Ⅲ）
1
46138
785
Y180M-4
18.5
92
400
2
41590
946
3
39478
1165
4
37310
1213
5
33579
1343
960
1
34206
282
Y132M-6
5.5
86
285
2
32056
370
3
27174
430
4
24456
496
5
22011
564
720
1
25654
164
Y132S-8
2.2
78
245
2
24042
215
3
20381
252
4
18342
288
5
16508
327
10
1450
（原SWF-Ⅲ）
1
51821
792
Y180M-4
18.5
93
460
2
48152
998
3
46952
1168
4
45032
1225
5
40528
1378
960
1
44054
288
Y160M-6
7.5
86
325
2
40598
329
3
36916
371
4
33224
428
5
29902
496
720
1
33041
167
Y132M-8
3
78
285
2
30448
191
3
27687
215
4
24198
248
5
22427
288
11
1450（原SWF-Ⅲ）
1
59521
809
Y180L-4
22
94
544
2
56629
992
3
55080
1186
4
53530
1234
5
48177
1305
960
1
48729
806
Y160L-6
11
86
430
2
46099
967
3
43572
1128
4
39215
1232
5
35294
1382
720
1
36546
181
Y160.M-8
4
80
405
2
34574
202
3
32679
218
4
29411
248
5
26470
300
型號
轉速
(rpm)
序號
推薦工況點
風量(m3/h)
推薦工況點
全壓(Pa)
配用電機
A聲級
dB(A)
重量
(kg)
型號
功率(kW)
12
960
1
83151
865
Y225M-6
30
96
675
2
78660
974
3
73750
1153
4
66375
1334
5
60923
1396
960（原SWF-Ⅲ）
1
71092
786
Y200L-6
22
95
635
2
68358
866
3
65158
1083
4
62058
1235
5
55852
1308
720
1
64292
429
Y200L-8
15
91
635
2
60820
471
3
57226
498
4
51503
558
5
47534
625
13
960
1
94782
870
Y250M-6
37
97
775
2
91117
964
3
86788
1194
4
82382
1356
5
74144
1435
960（原SWF-Ⅲ）
1
87761
805
Y225M-6
30
95
735
2
84386
892
3
80386
1106
4
76280
1256
5
68652
1329
720
1
71565
441
Y200L-8
15
91
685
2
67702
482
3
63699
508
4
57329
568
5
51596
637
14
960
1
107518
916
Y280S-6
45
98
805
2
102440
974
3
97210
1078
4
87489
1275
5
78740
1395
960
1
99554
849
Y250M-6
37
96
785
2
94855
902
3
90010
998
4
81009
1181
5
72908
1292
720
1
84446
494
Y225S-8
18.5
92
725
2
79888
540
3
75164
572
4
67648
642
5
60883
723
SWF－Ⅱ系列混流式風機（正壓送風機）性能參數表
（rpm）
風量(m3/h)
全壓(Pa)
dB（A）
（kg）
（S1）
≤82
≤74
（S2）
YD112M—4/6
2.8/2.2
≤80
165
1
9941
124
≤71
2
9016
139
3
8088
154
4
7154
167
5
6220
184
1450/960
（S1）
1
31380
608
YD160L—4/6
11/9
≤83
295
2
29880
765
3
28805
968
4
27330
1108
5
24820
1208
1
20710
268
≤75
2
19720
336
3
19011
426
4
18038
488
5
16381
532
1450/960
（S2）
1
18800
329
YD112M—4/6
2.8/2.2
≤81
185
2
17075
370
3
15319
404
4
13550
441
5
11780
470
1
12050
124
≤73
2
10140
162
3
8943
178
4
7799
194
5
7775
206
（rpm）
風量(m3/h)
全壓(Pa)
dB（A）
（kg）
（S1）
≤86
≤79
（S2）
YD132S—4/6
4/3
≤82
205
1
14875
166
≤76
2
13523
185
3
12132
205
4
10732
222
5
9392
238
1450/960
（S1）
1
41256
560
YD160L—4/6
11/9
≤91
295
2
35380
667
3
28148
872
4
25872
912
5
24528
985
1
25467
193
≤82
2
22424
292
3
18636
382
4
17129
448
5
16269
516
No8.2
1450/960
（S2）
1
46066
539
YD180M—4/6
14/11
≤91
340
2
42370
754
3
39695
846
4
34709
926
5
31862
988
1
30449
236
≤84
2
28052
331
3
26291
372
4
22979
436
5
21095
452
（rpm）
風量(m3/h)
全壓(Pa)
dB（A）
（kg）
（S1）
≤92
≤86
（S2）
YDT160M—6/8
6/4.5
≤86
375
1
25654
164
≤78
2
24042
215
3
20381
252
4
18342
288
5
16508
327
1450/960
（S1）
1
66541
704
YDT200L—4/6
24/8
≤93
600
2
61321
751
3
55758
804
4
50516
927
5
45112
1046
1
44054
288
≤86
2
40598
329
3
36916
371
4
33224
428
5
29902
496
960/720
（S2）
1
44054
288
YDT160L—6/8
8/6
≤86
375
2
40598
329
3
36916
371
4
33224
428
5
29902
496
1
33041
167
≤78
2
30448
191
3
27687
215
4
24198
248
5
22427
288
（rpm）
風量(m3/h)
全壓(Pa)
dB（A）
（kg）
（S1）
73601
709
≤94
68629
789
63812
843
57431
954
52836
1058
48729
310
≤86
46099
346
43572
370
37904
420
34871
465
No12
（S2）
85723
763
YDT200L2—6/8
25/12
≤95
700
81093
837
76031
886
69112
983
62823
1100
1
64292
429
≤91
2
60820
471
3
57226
498
4
51834
552
5
47117
618
960/720
（S2）
1
95420
785
YDT225S—4/6
30/18
≤95
730
2
90270
857
3
84933
904
4
77204
996
5
69484
1094
1
71565
441
≤91
2
67702
482
3
63699
508
4
57903
560
5
52113
615
No14
960/720
（S2）
1
99554
849
YDT250M—6/8
37/25
≤96
865
2
94855
902
3
90010
998
4
81009
1181
5
72908
1292
1
74665
477
≤92
2
81141
507
3
67508
561
4
60756
664
5
54681
726
上一個 : 4-68系列離心通風機 下一個 : PYHL-14A混流式高溫排煙風機
