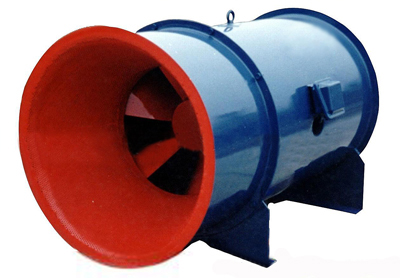

HL3-2A高效低噪混流風機

一、概述
       HL3-2A(SWF-B)型混流式低噪聲、節能型通風機是介于軸流式和離心式通風機之間的一種新型風機，它具有離心式通風機高的壓力，軸流式通風機大的流量，效率高、節能、噪聲低、安裝方便等特點。
      HL3-2A型通風機設計新穎、結構緊湊、體積小、重量輕、易安裝，與老式的離心式通風機相比可節電20%，轉速小于2000rpm時，噪聲低于75dB（A），風機聯接管道和和安裝在空調箱內時，噪聲小于70 dB（A），可替代2000rpm以下的中、低壓離心風機，廣泛應用于工業、民用建筑、通風除塵等領域。

二、風機的結構特征
       風機主要由葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用具有子午加速特征的數個扭曲翼形葉片焊接在錐形輪轂上，經動平衡校驗，超速試驗，有良好的空氣動力性能。
    機殼采用圓筒形，與具有消音功能的集流器聯成整體，出風口裝有導流片，具有良好的氣流分布，壓力穩定。

三、風機的用途
        1. 應用場所：冷凍、空調、紡織、船舶、民用建筑等空調工程通風換氣。
        2. 輸送氣體的種類：空氣和其它不自燃的、對人體無害的、對鋼材無腐蝕性的氣體，在特殊環境中，可選用防爆型混流風機。
        3. 氣體的雜質：氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m³。
        4. 氣體的溫度：不得超過80℃。

四、風機性能的選擇
       1. 風機的性能在性能表上查閱,表中列出的性能是最高效率范圍內的性能，按流量分為五個性能點，選用時按性能表為準。
       2. 出廠的風機合格品性能在額定流量下全壓不超過±5%.
       3. 性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣β=101325Pa，t=20℃，相對濕度ψ=50%。當實際使用條件與上述不符合時按有關公式進行換算。
       4. 風機安裝方式可分為立式和臥式，如需立式安裝請在訂貨時注明，如在流量、壓力、安裝尺寸等性能參數上有特殊要求時，本公司將為您另行設計生產。

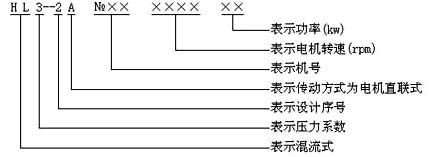

       5. 風機代號定義：

五、風機的安裝
        1. 風機安裝時應對各部件進行全面檢查，機件是否完整，各部件聯接是否緊固。
        2. 風機安裝時注意保持風機的水平位置，對風機與地基的結合面和出風管的聯接等，應調整使之自然吻合不得有強行聯接，不允許將管道重量加在風機的部件上。
      3. 風機在運轉時如發現有劇烈的振動撞擊等反常現象必須立即停車檢查。
        4. 風機在露天使用應有防雨措施。
      5. 按期清除風機內部積灰、污垢等雜質，并防止銹蝕。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

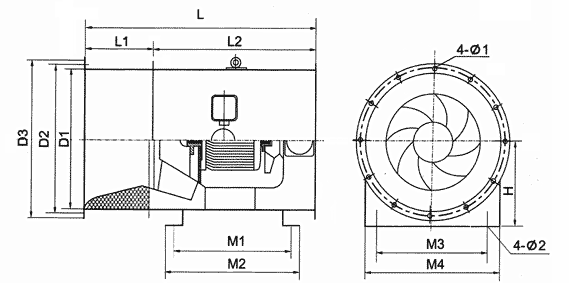

HL3-2A高效低噪混流風機安裝及外形尺寸

機號	進風口尺寸				外形尺寸L=L1+L2						底腳尺寸											參考重量 (kg)
	D1	D2	D3	n-Φ1	H	L1	機殼長度L2				M4	M2				M3	M1				4-Φd2
	D1	D2	D3	n-Φ1	H	L1	2極	4極	6極	8極	M4	2極	4極	6極	8極	M3	2極	4極	6極	8極	4-Φd2
2.5	282	311	336	6-Φ6.5	191	150	380	380	380		282	366	366	366		232	323	323	323		Φ11	18
3	338	367	392	8-Φ6.5	219	180	395	395	395		338	387	387	387		278	344	344	344		Φ11	27
3.5	394	428	458	8-Φ6.5	257	210	450	415	415		394	449	409	409		324	405	365	365		Φ11	37
4	450	486	516	8-Φ8.5	285	240	600	435	435		450	579	427	427		370	525	373	373		Φ11	49
4.5	506	547	582	8-Φ8.5	323	270	620	480	480		506	601	464	464		416	547	410	410		Φ13	65
5	563	604	639	8-Φ11	352	300	740	560	500		563	720	546	484		463	656	482	420		Φ13	84
5.5	619	665	705	10-Φ11	390	330		580	540	580	619		566	531	571	509		502	467	507	Φ13	100
6	675	721	761	12-Φ11	418	360		680	600	600	675		663	586	591	555		594	517	528	Φ15	125
6.5	732	778	818	12-Φ11	456	390		740	640	640	732		723	626	611	602		653	556	547	Φ15	150
7	788	839	884	12-Φ11	484	420		810	720	680	788		800	703	651	648		725	628	587	Φ16	182
7.5	844	895	940	14-Φ13	522	450		880	780	740	844		866	764	722	694		791	689	647	Φ16	213
8	900	951	996	14-Φ13	550	480		925	800	800	900		914	787	785	740		834	707	705	Φ16	247
8.5	957	1013	1063	14-Φ13	579	510		1000	880	820	957		975	863	806	787		894	780	723	Φ16	276
9	1013	1069	1119	16-Φ13	617	540		1080	940	900	1013		1060	928	881	833		974	842	795	Φ16	307
9.5	1070	1126	1176	16-Φ13	646	570		1110	970	970	1070		1100	954	906	880		1014	868	820	Φ16	307
10	1125	1181	1231	16-Φ15	673	600		1350	1050	980	1125		1227	1037	975	925		1247	948	883	Φ16	380
10.5	1180	1236	1286	16-Φ15	706	630		1400	1140	1050	1180		1248	1135	998	970		1280	1012	947	Φ16	441
11	1237	1303	1363	16-Φ15	735	660		1465	1160	1100	1237		1350	1148	1088	1017		1350	1058	998	Φ16	518
11.5	1294	1350	1400	16-Φ15	765	690		1620	1230	1180	1294		1602	1213	1164	1064		1510	1115	1066	Φ16	595
12	1350	1416	1476	16-Φ15	793	720		1710	1330	1200	1350		1694	1314	1184	1110		1594	1210	1084	Φ16	672
12.5	1406	1472	1532	16-Φ15	823	750		1800	1420	1250	1406		1784	1404	1234	1156		2198	1304	1134	Φ19	761
13	1462	1538	1608	18-Φ15	854	780		1250	1500	1290	1462		1239	1484	1274	1202		1131	1374	1163	Φ19	854
13.5	1518	1596	1658	18-Φ15	885	810		1285	1650	1410	1518		1267	1634	1394	1238		1165	1509	1269	Φ19	952
14	1574	1654	1714	18-Φ15	916	840		1340	1810	1460	1574		1320	1790	1419	1284		1192	1662	1289	Φ19	1058
說明：單元格涂黃為10極560rpm尺寸；參考重量不包括電機重量。

HL3-2A高效低噪混流風機性能表

機號	轉速	風量	風壓	功率	噪聲	機號	轉速	風量	風壓	功率	噪聲
機號	(rpm)	(m³/h)	（Pa）	（kW）	dB（A）	機號	(rpm)	(m³/h)	（Pa）	（kW）	dB（A）
2.5	2900	2253	402	0.75	73	4	2900	9227	1028	5.5	77
		2039	452					8351	1159
		1396	532					6946	1363
		1496	542					6127	1387
		1340	554					5490	1419
	1450	1126	100	0.55	61		1450	4614	257	0.75	64
		1019	113					4176	290
		848	133					3473	341
		748	135					3064	347
		670	139					2745	355
	960	746	44	0.55	52		960	3055	112	0.55	57
		675	50					2765	127
		561	58					2299	149
		495	59					2028	152
		444	61					1817	156
3	2900	3893	578	1.1	74	4.5	2900	13138	1301	7.5	76
		3523	651					11891	1466
		2930	767					9889	1725
		2585	780					8724	1755
		2316	798					7816	1796
	1450	1946	145	0.55	61		1450	6569	325	1.1	66
		1762	163					5945	367
		1465	192					4945	431
		1293	195					4362	439
		1158	200					3908	449
	960	1289	63	0.55	53		960	4349	143	0.55	58
		1166	71					3936	161
		970	84					3274	189
		856	85					2888	192
		767	87					2586	196
3.5	2900	6181	787	2.2	75	5	2900	18022	1606	15	80
		5595	887					16311	1810
		4653	1044					13565	2130
		4104	1062					11967	2167
		3678	1086					10722	2217
	1450	3091	197	0.55	62		1450	9091	402	2.2	68
		2797	222					8156	452
		2327	261					6783	532
		2052	265					5984	542
		1839	272					5361	554
	960	2046	86	0.55	54		960	5966	176	0.75	59
		1852	97					5400	198
		1540	114					4491	233
		1359	116					3962	237
		1217	119					3549	243

機號	轉速	風量	風壓	功率	噪聲	機號	轉速	風量	風壓	功率	噪聲
機號	(rpm)	(m³/h)	（Pa）	（kW）	dB（A）	機號	(rpm)	(m³/h)	（Pa）	（kW）	dB（A）
5.5	1450	11993	486	3	65	7.5	1450	30411	904	15	78
		10855	548					27525	1018
		9028	644					22892	1198
		7964	655					20195	1219
		7136	670					18094	1247
	960	7941	213	1.1	59		960	20135	396	4	72
		7187	240					18223	446
		5977	282					15156	525
		5273	287					13370	534
		4724	294					11979	547
	720	5955	120	1.1	57		720	15101	223	2.2	67
		5390	135					13668	251
		4483	159					11367	295
		3954	162					10027	301
		3543	165					8984	308
6	1450	15571	578	5.5	70	8	1450	36908	1028	18.5	82
		14093	652					33405	1159
		11721	767					27782	1363
		10340	780					24509	1387
		9264	798					21959	1419
	960	10309	253	1.5	66		960	24436	451	5.5	74
		9330	286					22117	508
		7760	336					18394	597
		6846	342					16227	608
		6133	350					14538	622
	720	7732	142	1.1	58		720	18327	253	2.2	71
		6998	161					16587	286
		5820	189					13795	336
		5134	192					12170	342
		4600	197					10904	350
6.5	1450	19797	679	7.5	74	8.5	1450	44270	1161	22	85
		17918	765					40068	1308
		14902	890					33323	1539
		13146	916					29398	1566
		11778	937					26339	1602
	960	13107	298	2.2	68		960	29310	509	7.5	77
		11863	335					26528	573
		9866	394					22062	674
		8704	401					19463	686
		7798	411					17438	702
	720	9830	167	1.1	62		720	21983	286	3	73
		8897	189					19896	322
		7399	222					16547	379
		6528	226					14597	386
		5849	231					13079	395
7	1450	24726	787	11	77	9	1450	52551	1301	30	88
		22379	887					47563	1466
		18612	1044					39557	1726
		16419	1061					34897	1755
		14710	1086					31266	1796
	960	16370	345	3	70		960	34793	570	11	80
		14816	388					31490	643
		12322	457					26189	756
		10871	465					23104	769
		9340	476					20700	787
	720	12278	194	1.5	64		720	26094	320	4	75
		1112	219					23618	362
		9242	257					19642	425
		8152	262					15525	433
		7305	268					14789	443

機號	轉速	風量	風壓	功率	噪聲		機號	轉速	風量	風壓	功率	噪聲
機號	(rpm)	(m³/h)	（Pa）	（kW）	dB（A）		機號	(rpm)	(m³/h)	（Pa）	（kW）	dB（A）
9.5	1450	61806	1448	37	91		12	1450	124567	2311	132	111
		55935	1635						112734	2609
		46526	1921						93772	3064
		41041	1956						82716	3121
		36769	2001						74107	3192
	960	40920	634	11	82			960	82472	1013	37	92
		37033	717						74638	1144
		30803	842						62083	1343
		27172	857						54764	1368
		24344	877						49064	1399
	720	30690	357	5.5	76			720	61854	570	15	86
		27774	403						55978	643
		23102	473						46562	755
		20379	482						41073	769
		18258	494						36798	787
10	1450	72087	1606	55	92		12.5	1450	140796	2507	160	117
		65245	1810						127422	2831
		54262	2130						105988	3325
		47869	2166						93492	3387
		42888	2217						83762	3464
	960	47726	704	15	82			960	93217	1099	45	93
		43196	794						94362	1241
		35925	934						70171	1457
		31692	950						61898	1484
		28395	972						55456	1518
	720	35795	396	7.5	77			720	69912	618	18.5	88
		32397	446						63271	698
		26944	525						52628	820
		23770	534						46424	835
		21296	547						41592	854
10.5	1450	83450	1769	75	94		13	960	104856	1188	55	94
		75523	1998						94896	1342
		62819	2346						78933	1576
		55413	2390						69627	1605
		49646	2444						62380	1642
	960	55250	775	18.5	87			720	78642	668	22	90
		50001	876						71172	755
		41591	1028						59200	886
		36687	1047						52220	903
		32869	1071						46785	923
	720	41437	436	11	79			560	61166	404	11	81
		37501	492						55356	456
		31193	585						46044	536
		27515	589						40616	546
		24651	602						36388	558
11	1450	95949	1941	90	104		13.5	960	117426	1282	75	99
		86834	2192						106272	1447
		72228	2575						88396	1700
		63712	2623						77974	1731
		57081	2682						69859	1771
	960	63524	851	22	89			720	88070	721	30	93
		57490	961						79704	814
		47820	1128						66297	956
		42182	1149						58480	974
		37792	1176						52394	996
	720	47643	478	11	82			560	68498	436	15	82
		43117	540						61992	492
		35865	635						57564	578
		31636	646						45485	589
		28344	661						40751	602
11.5	1450	109636	2122	110	107		14	960	130963	1378	90	102
		99222	2396						118522	1557
		82532	2814			98586			1828
		72801	2867			86963			1862
		65224	2932			77912			1905
	960	72587	930	30	90	720		98222	775	37	95
		65692	1050					88892	875
		54642	1233					73939	1028
		48200	1256					65222	1047
		43183	1285					58434	1071
	720	54440	523	15	84	560		76395	469	18.5	84
		49268	591					69138	529
		40981	694					57508	622
		36150	707					50728	633
		32387	723					45448	648
